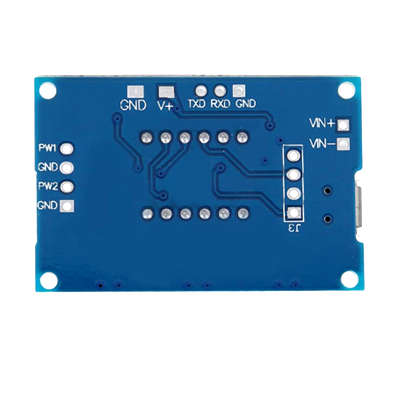

Módulo generador de señal de onda rectangular, de onda cuadrada, de ciclo de trabajo ajustable de frecuencia de pulso PWM de 2 canales para generar onda cuadrada para el desarrollo de experimentos.

Esto se utiliza para impulsar la onda cuadrada del controlador del motor paso a paso, generar un pulso ajustable para el uso de MCU, generar un pulso ajustable para controlar el circuito relativo (ajuste PWM, velocidad de la luz, etc.).

Voltaje de operación: 5 - 24VDC

Control de puerto serie:

• Estándar de comunicación: 9600 bps
• Bit de datos: 8
• Bit de parada: 1
• Bit de verificación: ninguno
• Control de flujo: ninguno

Configuración de frecuencia PWM:

• “S1FXXXT”: configura la frecuencia PWM1 como XXX HZ (001~999)
• “S1FXX.XT”: configure la frecuencia PWM1 como XX.X KHZ (00.1~99.9)
• “S1F:X.X.X.T”: configure la frecuencia PWM1 como XXX KHZ (0.0.1.~1.5.0.)
• “S1”: PWM1
• “S2”: PWM2
• “F”: frecuencia
• “D”: ciclo de trabajo
• “T”: bit de señal de stop

Configuración del ciclo de trabajo de PWM:

• “S1DXXXT”: configure el ciclo de trabajo PWM1 como XXX; (001~100)
• “S2DXXXT”: configure el ciclo de trabajo de PWM2 como XXX; (001~100)

Ajuste de parámetros:

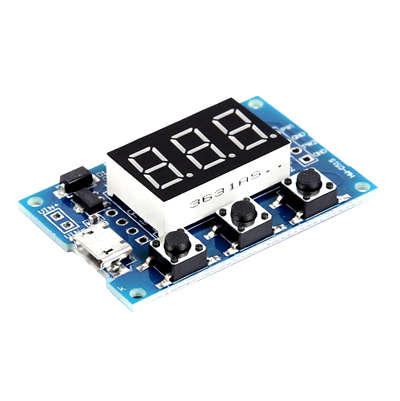

El módulo tiene una tecla de 3 canales: Set, Up, Down

Al presionar brevemente la tecla SET, puede cambiar la visualización de 4 valores de parámetros (FR1: frecuencia PWM1; dU1: ciclo de trabajo PWM1; FR2: frecuencia PWM2; dU2: ciclo de trabajo PWM2); antes de cambiar, habrá un nombre de parámetro correspondiente parpadeando

Presione directamente la tecla UP, DOWN para modificar el valor del parámetro actual
