CONVERTIDOR DE VOLTAJE DC‑DC

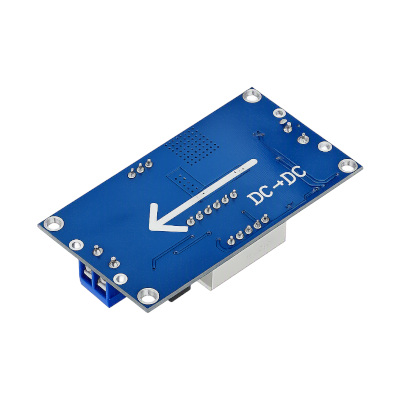

El módulo convertidor DC‑DC Step‑Up basado en los integrados LM2577 o XL6009 es un regulador conmutado de alta eficiencia que permite aumentar (boost) el voltaje de entrada a un nivel superior ajustable. Incorpora un display digital para monitorear el voltaje de salida, lo que facilita su uso en proyectos de laboratorio, robótica y sistemas de energía portátil.
Especificaciones técnicas
Tipo: DC‑DC Step‑Up (Boost Regulator) Chips: LM2577 / XL6009 Voltaje de entrada: 3.5 V – 35 V DC (dependiendo del modelo) Voltaje de salida: hasta 50 V DC ajustable Corriente máxima de salida: 4 A (con disipación adecuada) Potencia máxima: aprox. 60 W Eficiencia: hasta 94 % Display: voltímetro digital integrado para salida Protección: contra sobrecalentamiento y sobrecarga Dimensiones: módulo compacto con terminales de tornilloPrincipio de funcionamiento
El regulador boost eleva el voltaje de entrada mediante un inductor y un transistor conmutado controlado por PWM. El chip regula la energía almacenada en el inductor y la transfiere a la salida con un voltaje superior. El display digital permite verificar en tiempo real el voltaje ajustado.
Aplicaciones recomendadas
Laboratorios electrónicos → fuente de alimentación ajustable. Robótica y proyectos DIY → alimentación de motores y módulos que requieren voltajes superiores. Iluminación LED → conversión para tiras o lámparas de mayor voltaje. Carga de baterías especiales (con circuitos de protección adicionales). Sistemas portátiles → prototipos de energía renovable y dispositivos móviles.Ventajas
Eleva voltajes bajos a niveles superiores ajustables. Corriente de salida alta (4 A) para cargas exigentes. Display integrado → monitoreo sencillo del voltaje. Alta eficiencia energética. Compacto y fácil de integrar en proyectos.
