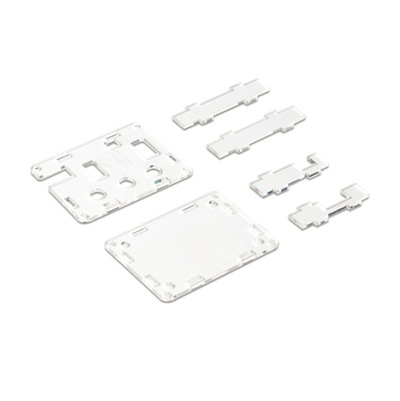

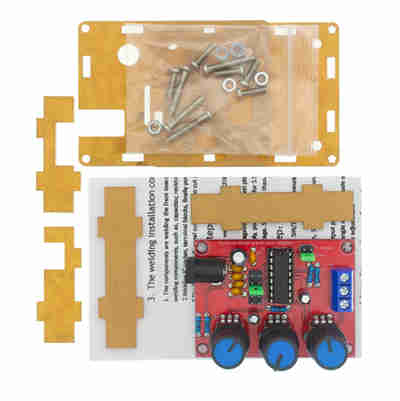

Generador de señal de función para armar con carcasa acrílica.

Puede generar onda sinusoidal, onda triangular y onda cuadrada.

La frecuencia puede oscilar entre 1 Hz y 1 MHz.

Frecuencia y amplitud ajustables.

Resolución de precisión de cinco dígitos.

El ajuste de frecuencia tiene un ajuste grueso y un ajuste fino.

Amplia gama de fuentes de alimentación, se puede utilizar una fuente de alimentación externa de 9-12v o una batería de 9V.

Todos los componentes en línea, número reducido de componentes e instalación y puesta en marcha sencillas.

Especificaciones técnicas:

• Voltaje de la fuente de alimentación: entrada de 9-12v CC
• Forma de onda: cuadrada, sinusoidal y triangular
• Impedancia: 600 ohmios + 10%
• Frecuencia: 1Hz - 1MHz

Onda sinusoidal:

• Amplitud: 0 - 3V a entrada de 9V DC
• Distorsión: menos del 1% (1kHz)
• Planitud: + 0.05db 1Hz expansión

Onda cuadrada:

• Amplitud: 8 V (sin carga) a entrada de 9 V CC
• Tiempo de subida: menos de 50ns (1kHz)
• Tiempo de caída: menos de 30ns (1kHz)
• Simetría: menos del 5% (1kHz)

Onda triangular:

• Amplitud: 0 - 3V a entrada de 9V DC
• Linealidad: Menos del 1% (hasta 100kHz) 10mA
