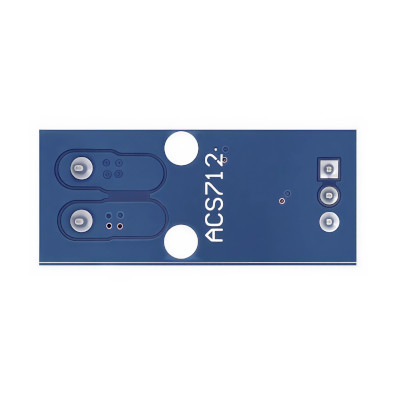

El sensor magnético de corriente basado en efecto Hall ACS712-20A es un módulo diseñado para medir corriente alterna (AC) y corriente directa (DC) de forma segura y aislada. Utiliza el chip ACS712, que detecta el campo magnético generado por el paso de corriente y lo convierte en una señal analógica proporcional, lo que permite monitorear consumos eléctricos en tiempo real.
Especificaciones técnicas:
Modelo: ACS712-20A Rango de medición: ±20 A (AC/DC) Voltaje de operación: 5 V DC Salida: señal analógica proporcional a la corriente medida Sensibilidad: aproximadamente 100 mV/A Aislamiento galvánico: protege el circuito de control contra la corriente medida Dimensiones: módulo compacto, fácil de integrar en prototipos Compatibilidad: microcontroladores como Arduino, ESP32, STM32, Raspberry PiAplicaciones recomendadas:
Monitoreo de consumo eléctrico en electrodomésticos y equipos electrónicos Protección contra sobrecorriente en fuentes de alimentación y cargadores Medición de corriente en proyectos de energía renovable (paneles solares, inversores) Control de motores DC y AC en robótica e industria Sistemas de adquisición de datos y proyectos educativosVentajas:
Medición segura gracias al aislamiento galvánico Compatible con corrientes AC y DC Fácil integración en proyectos con salida analógica directa Balance entre sensibilidad y rango de corriente (más sensible que la versión de 30A, pero soporta más carga que la de 5A)
