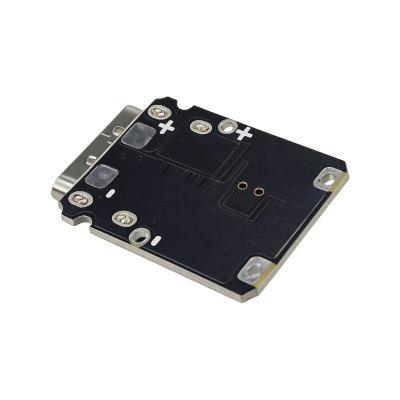

MODULO DE CARGA PARA BATERiA DE LITIO
Especificaciones técnicas:
Chip controlador: TP4057 Conector: USB Tipo‑C Corriente de carga: 1 A máx. Voltaje de carga: 4.2 V (para una celda de litio 3.7 V nominal) Pads de conexión: B+ / B− para la batería Indicadores LED: estado de carga (CHRG/FULL) Protección integrada:– Sobrecarga (detiene carga al alcanzar 4.2 V)
– Sobretemperatura (reduce o detiene carga si excede el límite seguro)
– Conexión inversa de batería
– Soft‑start para limitar corriente de irrupción
Dimensiones: compactas, fáciles de integrar en proyectos DIYPrincipio de funcionamiento:
El módulo regula la corriente y voltaje de carga para una celda de litio de 3.7 V. Se alimenta desde un puerto USB‑C y entrega carga controlada hasta 4.2 V. Incluye protecciones básicas para seguridad, pero no protege la descarga de la batería (se recomienda un BMS de una celda para protección completa).Aplicaciones recomendadas:
Proyectos DIY con baterías de litio 18650, 14500 o pouch Sistemas portátiles con ESP32, Arduino, sensores y módulos inalámbricos Power banks caseros y dispositivos recargables Entrenamiento y documentación técnica en electrónica Uso en talleres de reparación y prototipadoEl módulo TP4057 USB‑C 1A con protección es una solución práctica y económica para cargar baterías de litio de forma segura, ideal para proyectos de electrónica y aplicaciones portátiles.
