El 7808 es un regulador de voltaje positivo con 8 V de tensión nominal. Está diseñado como regulador de voltaje fijo para una amplia variedad de aplicaciones, incluyendo el local de la regulación, en la tarjeta. Este regulador emplea corriente limitante interna, apagado térmico y la compensación de las zonas seguras. Con adecuada de calor-hundimiento que puede entregar corrientes de salida de más de 1A. Aunque está diseñado principalmente como un regulador de tensión fija, este dispositivo se puede utilizar con componentes externos para obtener tensiones y corrientes ajustables.

No se requieren componentes externos

Protección de sobrecarga térmica interna

Límite de corriente de cortocircuito interno

Aplicaciones: Automoción, administración de potencia, industrial

Especificaciones:

Tipo de salida: Fijo

Tipo circuito: Regulador de voltaje

Polaridad: Positivo

Voltaje de entrada principal: 10 V

La salida de tensión fija: 8 V

Deserción de voltaje VDO: 2

Disipación de potencia: Internamente limitada

Salida de corriente: 1 A

Temperatura de funcionamiento mínima: 0 ° C

Temperatura de operación máxima: 125 ° C

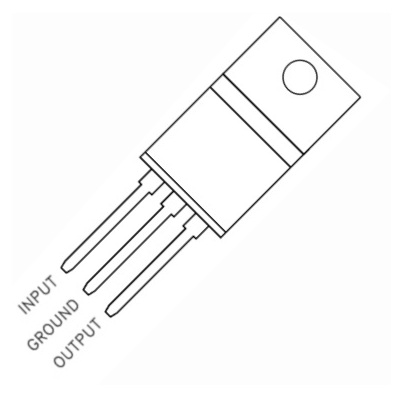

Encapsulado TO-220

3 pines

Hoja de datos
