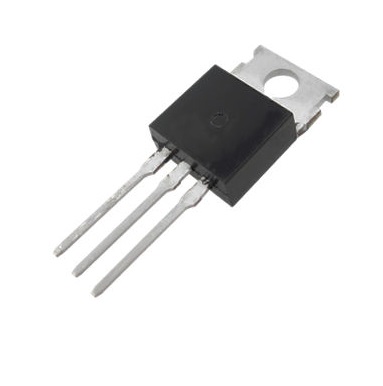

El circuito Integrado 7806 es un regulador de voltaje positivo que emplea limitación de corriente interna, apagado térmico y protección de área de funcionamiento segura. Si se proporciona una disipación de calor adecuada, este dispositivo puede entregar más de 1 A de corriente de salida. Aunque está diseñado principalmente como regulador de voltaje fijo, este dispositivo se puede utilizar con componentes externos para voltajes y corrientes ajustables.

Especificaciones:

Polaridad: Positivo

Voltaje de entrada mínima: 10 V

Voltaje de entrada máxima: 35 V

Voltaje nominal de salida: 6 V

Corriente de salida 1 A

Temperatura de operación mínima: 0 °C

Temperatura de operación máxima: 125 °C

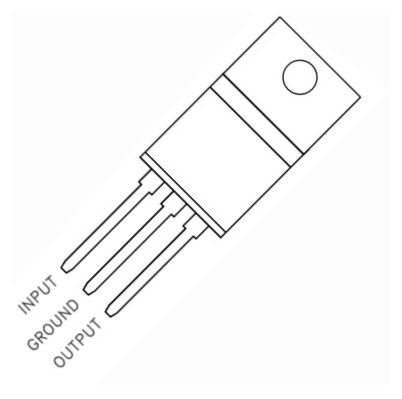

Encapsulado: TO-220

Hoja de datos
