Terminal de Tornillo 3 Pines – KF301‑3P

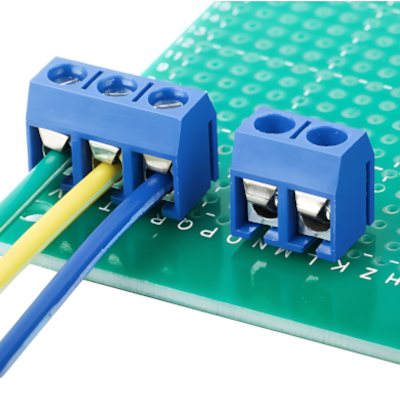

El terminal de tornillo KF301‑3P es un conector compacto y confiable para realizar uniones seguras entre cables y placas PCB. Su formato de 3 pines es ideal para líneas de señal, alimentación de baja potencia y módulos electrónicos donde se requiere una conexión firme y fácil de mantener. Fabricado en PBT retardante de flama (UL94V‑0), ofrece excelente resistencia térmica y mecánica, mientras que sus tornillos M2.5 y contactos niquelados garantizan una conducción estable y duradera.

Características Técnicas:

• Pitch de 5.08 mm, estándar para PCB.
• 3 pines con sujeción por tornillo.
• Housing de PBT UL94V‑0, resistente al calor y al desgaste.
• Tornillos M2.5 de acero zincado.
• Contactos de bronce fosforado niquelado, alta conductividad y resistencia a la corrosión.
• Rango de cables: 22–14 AWG (hasta 2.5 mm²).
• Voltaje nominal: 300 V.
• Corriente nominal: 10–15 A según fabricante.
• Resistencia de aislamiento: 5000 MΩ / 1000 V.
• Voltaje soportado: AC1500–2000 V por 1 minuto.
• Temperatura de operación: –30 °C a +120 °C.
• Longitud de pelado recomendada: 4.5–5 mm.
• Torque recomendado: 0.5 Nm.

Aplicaciones:

• Módulos de alimentación y control.
• Drivers LED, sensores y tarjetas de señal.
• Proyectos con Arduino, ESP32, Raspberry Pi.
• Automatización, paneles y prototipado electrónico.

Ventajas:

• Conexión firme y fácil mantenimiento.

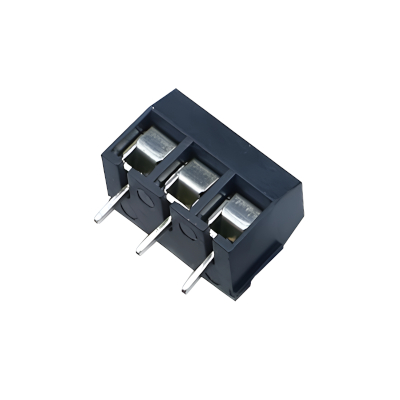

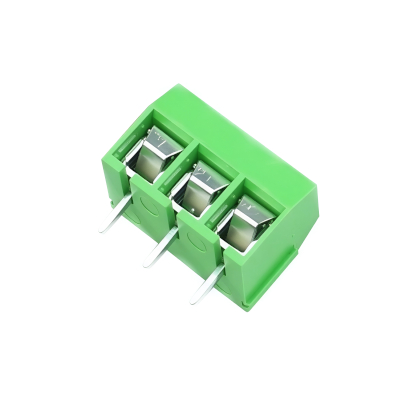

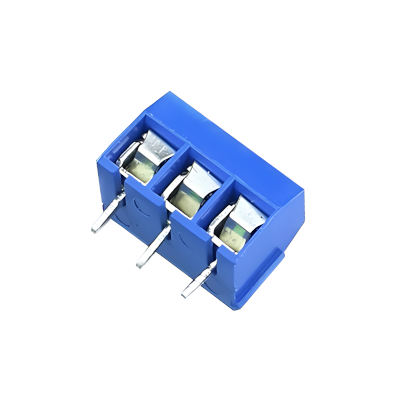

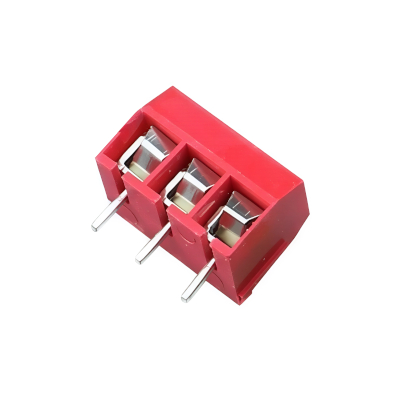

• Disponible en 4 colores para identificar líneas o funciones.
• Compatible con la mayoría de PCBs y módulos comerciales.
• Excelente relación costo‑beneficio para proyectos y producción.
