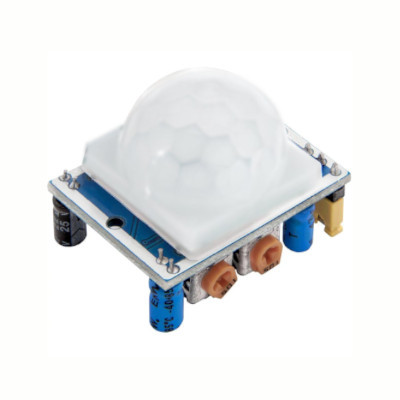

Sensor de Movimiento PIR HC-SR501

El HC-SR501 es un sensor infrarrojo pasivo (PIR) que detecta movimiento humano mediante cambios en la radiación térmica. Es ampliamente utilizado en sistemas de seguridad, iluminación automática, domótica y proyectos educativos.

Características Técnicas;

• Voltaje de operación: 4.5V a 20V DC
• Corriente de reposo: < 50>
• Distancia de detección: 3 a 7 metros (ajustable)
• Ángulo de detección: 120°
• Tiempo de retardo: 0.3 a 200 segundos (ajustable)
• Sensibilidad: Ajustable mediante potenciómetro
• Salida digital: Nivel alto (HIGH) cuando detecta movimiento
• Dimensiones: 32 mm x 24 mm
• Temperatura de operación: -15°C a +70°C

Funcionamiento:

• Detecta variaciones en la radiación infrarroja emitida por cuerpos calientes (como personas o animales).
• Cuando hay movimiento dentro del rango de detección, la salida se activa (HIGH).
• Ideal para activar alarmas, luces, cámaras o microcontroladores como Arduino o ESP32.

Aplicaciones comunes:

• Sistemas de alarma y seguridad
• Iluminación automática en pasillos o baños
• Activación de dispositivos por presencia
• Proyectos escolares y kits de electrónica educativa
