El Balanceador de carga de baterías BMS (Battery Management System) 3S 25A es un dispositivo que carga 3 baterías Li-ion en serie, tolerando una corriente máxima de 25A.

Funciona a un voltaje de carga de 10.8 V a 13 V, siendo su tensión de carga 4.25 a 4.35v ±0. 05 V y tensión de descarga 2.3 V a 0.5 V.

Cuenta con protección de sobre carga y sobre descarga de batería Li-ion.

El balanceador carga 3 baterías en serie, útil en productos electrónicos que requieren 12V.

Protege los sistemas de una sobrecarga, sobre corriente y cortocircuitos; ya que detecta el nivel de voltaje en cada una de las baterías balanceando y emparejando las mismas.

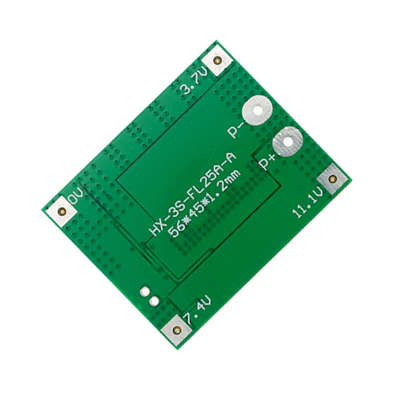

Pines:

• P+= Voltaje (+) de entrada / salida a carga
• P- = Voltaje (-) de entrada / salida a carga
• B- = 0V, Terminal Negativa
• B1= 3.7V a batería
• B2= 7.4V a batería
• B+= 11.1V a batería
• S1/S2= Punto de prueba de corto circuito

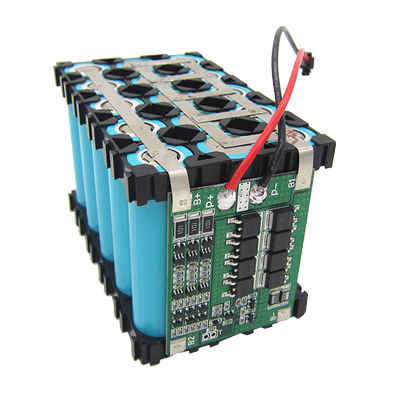

Los balanceadores pueden cargar configuraciones de mas de 3 baterías. Cada batería puede tener mas de una batería conectada en paralelo.

Reglas:

• Conexión en Serie: Suma de voltajes misma corriente
• Conexión en Paralelo: Mismo voltaje suma de corrientes

No sobrepasar la corriente máxima que tolera el dispositivo.
