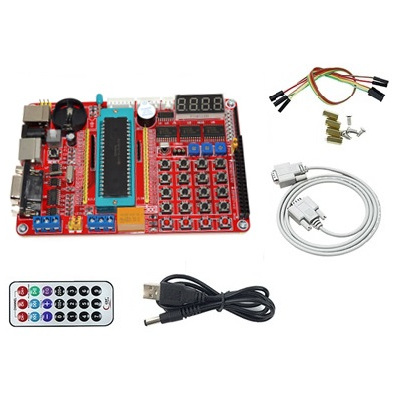

Placa de desarrollo para experimentos con chip PIC16F877A diseñado principalmente para estudiantes y principiantes de la electrónica.

Interfaz de Programación de simulación ICSP (necesita Emulador o programador)

Soporte IC móvil ZIF40 conveniente para quitar la imagen.

8 diodos emisores de luz LED

Display de 4 dígitos ánodo común

1x4 teclas independientes

4x4 Teclas de matriz

Chip de reloj DS1302 (Experimento de reloj electrónico)

Sensor de temperatura (Detección y visualización de temperatura)

AT24C02 I2C de memoria externa

EEPROM interno leer y escribir

Zumbador (sonido de un solo chip, rendimiento musical)

Comunicación RS232 chip SP232 (comunicación)

Conversión de entrada del potenciómetro ADC (Experimento de conversión AD)

Interfaz LCD 1602 (pantalla de caracteres)

Interfaz LCD 12864 (visualización de imágenes, interfaz hombre-máquina)

USB interfaz de fuente de alimentación

Interfaz de motor CC (PWM realiza regulación de velocidad)

Motor paso a paso de la interfaz

Receptor de infrarrojos

1 Relay

PS2 de interfaz de teclado

Circuito de reinicio externo
