El modelo clásico (versión con puerto serie TTL a USB) debe instalar el controlador CH343 para descargar el firmware normalmente. El controlador CDC predeterminado solo puede imprimir el registro, pero la descarga fallará si la velocidad es demasiado lenta. Portal conductor

El nuevo modelo (conexión directa USB) se puede grabar directamente sin instalar el controlador. Puede usar Luatools para quemar normalmente, pero no puede usar LuatIDE. No hay diferencia, excepto que el firmware con la palabra USB debe seleccionarse al grabar.

1. Descripción del producto

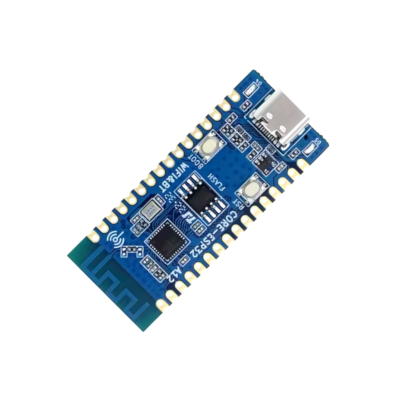

La placa base CORE ESP32 es una placa central diseñada en base a Espressif. El tamaño es solo 21mm * 51mm. El borde de la placa está diseñado con agujeros de sello, lo que es conveniente para que los desarrolladores lo usen en diferentes escenarios. La placa central admite UART, GPIO, SPI, I2C, ADC, PWM y otras interfaces, que se pueden seleccionar de acuerdo con las necesidades reales.

2. Recursos de hardware
Dimensiones longitud y anchura 21mm * 51mm

1 canal SPI FLASH, a bordo 4MB, soporta hasta 16MB

Interfaz UART de 2 vías, UART0 ~ UART1, entre los cuales el puerto de descarga es UART0

ADC de 12 bits de 6 canales, tasa de muestreo máxima 100KSPS

1 interfaz SPI de baja velocidad, compatible con modo maestro

Controlador IIC de 1 canal

Interfaz PWM de 4 vías

15 pines GPIO externos, que se pueden reutilizar

Indicador LED SMD de 2 vías

Botón de reinicio de 1 canal + botón de arranque de 1 canal

Puerto de depuración de descarga USB a TTL de 1 vía

Antena integrada PCB 2,4G
