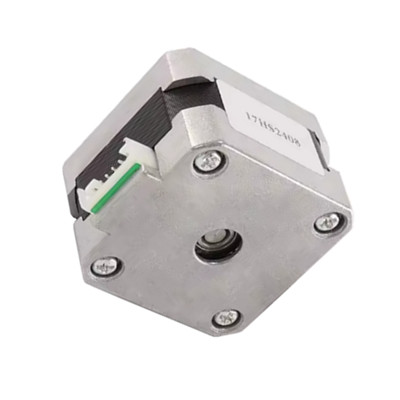

Motor Paso a Paso NEMA 17 – Modelo 17HS2408 (0.6 A)

El 17HS2408 es un motor paso a paso bipolar de tamaño compacto, diseñado para aplicaciones que requieren precisión sin necesidad de alto torque. Su bajo consumo de corriente lo hace ideal para sistemas energéticamente eficientes y controladores de bajo amperaje como el A4988 o DRV8825.

Características técnicas:

• Ángulo de paso: 1.8° (200 pasos por revolución)
• Corriente por fase: 0.6 A
• Voltaje típico: ~5 V (dependiendo del driver)
• Inductancia por fase: 10 mH
• Torque de retención: 12 Ncm (1.2 kgcm)
• Dimensiones del cuerpo: 42 × 42 × 28 mm
• Eje: 5 mm de diámetro, 23 mm de largo
• Conexión: 4 cables (bipolar)

Ventajas:

• Tamaño reducido, ideal para espacios limitados
• Bajo consumo energético
• Compatible con drivers populares y placas como RAMPS o CNC Shield
• Perfecto para impresoras 3D, trazadores, fresadoras pequeñas y proyectos educativos

El modelo 17HS2408 es conocido por su bajo consumo (0.6 A), pero no tiene una versión oficial de 12 V nominal. Sin embargo, muchos usuarios lo alimentan con fuentes de 12 V, especialmente cuando usan drivers como el A4988 o DRV8825, que regulan la corriente por fase.

¿Por qué se puede usar con 12 V?

• Aunque el voltaje nominal del motor es bajo (alrededor de 3.6 V según su resistencia de 6 Ω), los drivers limitan la corriente, permitiendo usar voltajes más altos para mejorar el rendimiento sin dañar el motor.
• Esto mejora la respuesta en velocidad y reduce el riesgo de pérdida de pasos.

Resumen técnico del 17HS2408 (usado con 12 V):

• Ángulo de paso: 1.8° (200 pasos/revolución)
• Corriente por fase: 0.6 A
• Resistencia por fase: ~6–8 Ω
• Inductancia: ~10 mH
• Torque de retención: ~12 Ncm (1.2 kgcm)
• Dimensiones: 42 × 42 × 28 mm
• Eje: 5 mm de diámetro, 23 mm de largo
• Peso: ~150 g

Compatible con: A4988, DRV8825, CNC Shield, RAMPS

Este motor es ideal para proyectos compactos como trazadores, impresoras 3D pequeñas o sistemas de automatización livianos.
