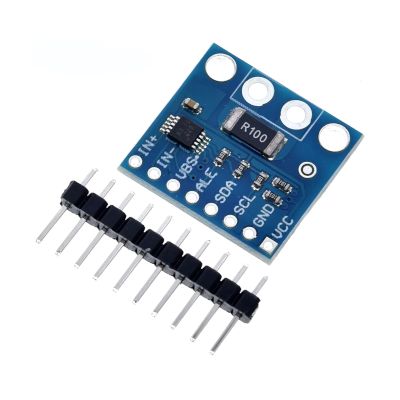

El INA226 es un monitor de derivación de corriente y potencia con un I2C compatible con SMBUS. El dispositivo monitorea tanto una caída de voltaje de derivación como un voltaje de suministro de bus. El valor de calibración programable, los tiempos de conversión y el promedio, combinados con un multiplicador interno, permiten lecturas directas de inamperios de corriente y potencia en vatios.

El INA226 detecta la corriente en voltajes de bus de modo común que pueden variar de 0 V a 36 V, independientemente del voltaje de suministro. El dispositivo funciona desde un solo suministro de 2,7-V a 5,5-V, extrayendo un típico de 330 μA de corriente de suministro. El dispositivo se especifica en el rango de temperatura de funcionamiento entre-40 °C y 125 °C y cuenta con hasta 16 direcciones programables en la interfaz de la I2C compatible

Características

Detecta tensiones de bus de 0 V a 36 V

-Error de ganancia 0.1% (máx.)

-10 μV Offset (máx.)

Aplicaciones

Pin Descripción

• VBUS: entrada de voltaje de bus
• SDA/SCL: datos de bus IIC y líneas de señal de reloj
• ALERTA: Salida de alarma multifunción
• A0/A1: Línea de dirección IIC
• IN +/IN-: entrada analógica no inversora, entrada analógica inversora
