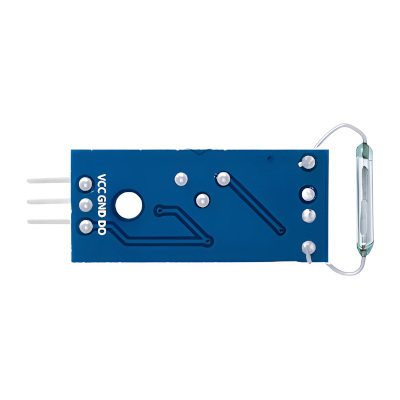

El SENSOR MAGNÉTICO LM393 / REED SENSOR MAGNETIC SWITCH MODULE es un módulo electrónico diseñado para detectar campos magnéticos mediante un interruptor tipo reed, con salida acondicionada por el comparador LM393. Se utiliza ampliamente en proyectos de robótica, sistemas de seguridad y automatización.
Especificaciones técnicas:
Tipo: Módulo sensor magnético con interruptor reed Chip de control: LM393 (comparador de voltaje) Función: Detecta la presencia de un campo magnético (imán) y activa la salida digital Salida: Digital (DO) → nivel alto/bajo según detección Analógica (AO) → señal proporcional en algunos modelos Voltaje de operación: 3.3 V – 5 V DC (compatible con Arduino, ESP32, Raspberry Pi, etc.) Indicador: LED integrado que se enciende al detectar el campo magnético Conexión: 3 pines (VCC, GND, DO) Dimensiones: módulo compacto, fácil de integrar en prototiposAplicaciones recomendadas:
Sistemas de seguridad: detección de apertura/cierre de puertas y ventanas. Robótica: sensores de posición o límite. Automatización industrial: detección de piezas metálicas con imanes acoplados. Contadores de velocidad: detección de giros en ruedas con imanes. Proyectos educativos: demostración de principios de magnetismo y sensores.Este módulo combina la simplicidad del reed switch con la estabilidad del LM393, ofreciendo una salida digital confiable y fácil de integrar en microcontroladores.
