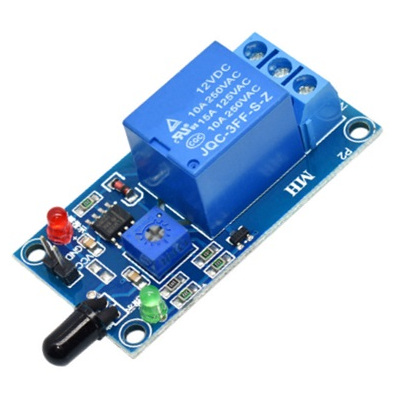

Uso: detección de fuente de fuego

Módulo de características:

1. Puede detectar llamas o fuentes de luz con longitud de onda en el rango de 760 nm a 1100 nm. La distancia de llama del encendedor es de 80

Cm. Cuanto más grande sea la llama, más lejana será la distancia de prueba.

2. El ángulo de detección es de aproximadamente 60 grados, lo que es especialmente sensible al espectro de llama.

3. La sensibilidad es ajustable

4. La salida del comparador activa directamente el relé

5. Dimensiones: 50x26mm, grosor 19mm, con orificios para pernos de fijación para una fácil instalación

6. Salida con bloque de terminales azul

Parámetros eléctricos:

Tensión de alimentación: 5VDC

Corriente: superior a 150mA

Carga: 250V 10A AC o 30V 10A DC

Para las instrucciones:

1. El sensor de llama es más sensible a la llama y también responde a la luz solar. Generalmente se utiliza para alarmas de incendio y

¿Otros fines?

2. Ajustando el potenciómetro, se puede configurar la intensidad de la llama inducida del sensor. Cuando la llama supera el conjunto

Umbral, el relé se tira, el extremo común se conecta al extremo normalmente abierto, y cuando la llama es inferior al conjunto

Umbral, el relé está apagado. El extremo común está conectado al extremo normalmente cerrado;

3. Extremo común, normalmente abierto, normalmente cerrado, tres puertos son equivalentes a un interruptor de control dual. Cuando la bobina del relé es

Energizado, el extremo común normalmente está conectado al extremo normalmente abierto. Cuando no hay electricidad, el extremo común y el

Normalmente se encienden los extremos cerrados;
