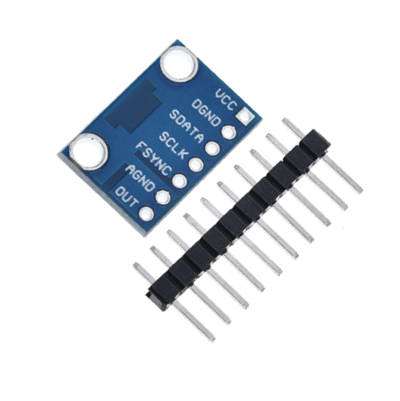

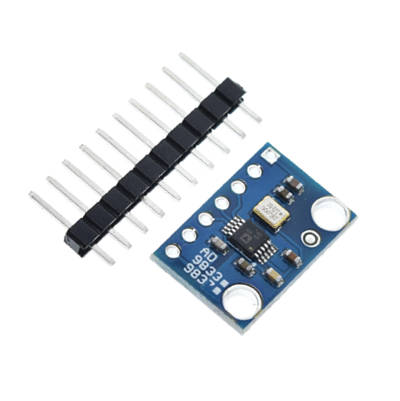

El AD9833 es un generador de forma de onda sinusoidal programable de baja potencia con salidas de onda cuadrada y triangular. La generación es necesaria en varios tipos de aplicaciones de detección de formas de onda, implementación y reflectometría en el dominio del tiempo (TDR). La frecuencia y la fase de salida son un software programable que se puede ajustar fácilmente. No se necesitan componentes externos. El registro de frecuencia tiene 28 bits de ancho: la frecuencia del reloj es de 25 MHz, que puede alcanzar una resolución de 0,1 Hz; la frecuencia del reloj AD9833 es de 1 MHz, que se puede ajustar a una resolución de 0,004 Hz El AD9833 tiene una interfaz serial estándar que permite que el dispositivo se conecte directamente a diferentes microprocesadores. El dispositivo utiliza un reloj serie externo para escribir datos o información en el dispositivo de control.

El AD9833 se escribe a través de la línea de interfaz serial. La interfaz serial opera a frecuencias de reloj de hasta 40 MHz y es estándar compatible con DSP y microcontroladores. El dispositivo funciona con un suministro de 2,3 V 5,5 V El AD9833 tiene una función de apagado (SLEEP). Esto apaga las partes no utilizadas del dispositivo, minimizando el consumo de energía, por ejemplo, apagando el DAC cuando se genera el reloj de salida.

Frecuencia y fase programables digitalmente 12,65 mW

Consumo de energía de 3 V

Rango de frecuencia de salida de 0 MHz a 12,5 MHz

Resolución de bits: reloj de referencia de 0,1 Hz a 25 MHz

Salidas de onda senoidal, triangular y cuadrada

Fuente de alimentación de 2,3 V a 5,5 V

No se requieren componentes externos

Línea de interfaz SPI

Rango de temperatura ampliado: 40 °C a + 105 °C

Opción de apagado

Frecuencia de actualización: 25 (máximo)

Voltaje de salida máximo: 0,65 V.

Salida mínima: 38mV

Entrada de alto voltaje: 1,7-2,8 V.

Entrada de bajo voltaje: 0,5-0,7 V.

Tamaño: 17x12mm
