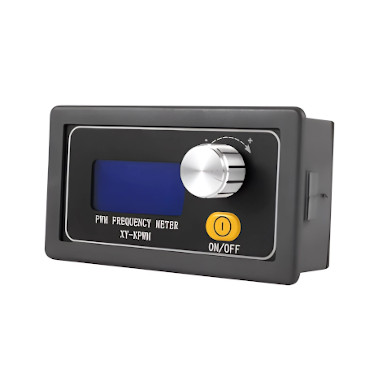

El módulo generador de señales PWM1 XY-KPWM es un dispositivo diseñado para generar señales de onda cuadrada y rectangular con frecuencia y ciclo de trabajo ajustables. Se utiliza en aplicaciones de control de motores, pruebas de circuitos y sistemas electrónicos que requieren señales PWM precisas2.

Características principales:

Frecuencia ajustable: Rango de 1 Hz a 150 KHz, con precisión del 2%.

Ciclo de trabajo configurable: Desde 0% hasta 100%, con precisión de 1% en modo normal y 0.1% en modo preciso.

Voltaje de funcionamiento: 3.3V a 30V DC, adaptable a diversas aplicaciones.

Corriente de salida: 5 mA a 30 mA, adecuada para señales de control.

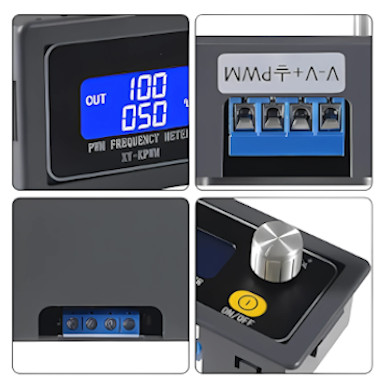

Pantalla LCD: Muestra la frecuencia y el ciclo de trabajo con alta precisión.

Modos de ajuste:

Modo normal: Frecuencia de 1 Hz a 150 KHz con ajuste de 1%.

Modo preciso: Frecuencia de 1 Hz a 15 KHz con ajuste de 0.1%.

Función de memoria: Guarda los parámetros al apagar.

Bloqueo de configuración: Evita cambios accidentales.

Salida de habilitación: Permite activar o desactivar la señal PWM.
