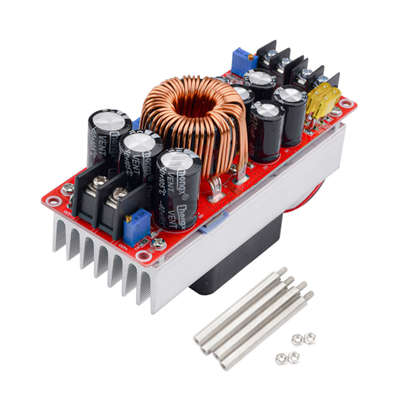

Este es un módulo convertidor de potencia CC no aislado con una larga vida útil.

Alta potencia y salida estable, convierte 10-60VDC a 12-97VDC.

Los componentes de alta calidad garantizan una alta eficiencia de conversión, hasta el 97%.

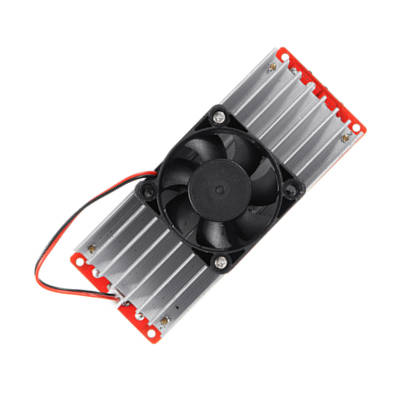

Diseñado con un ventilador de control de temperatura inteligente, que funcionará automáticamente cuando la temperatura alcance unos 60 ° y se detendrá cuando la temperatura descienda por debajo de 60 °.

Ampliamente utilizado para la conducción de farolas solares de alta potencia, varias luces LED de conducción CV, fuente de alimentación montada en vehículo y dispositivo móvil, fuente de alimentación CV CC ajustable DIY, carga de energía solar, Y varias baterías cargando.

Especificación:

Nombre: Módulo de corriente constante de 1500W

Tipo: Módulo elevador no aislado (BOOST)

Voltaje de entrada: DC10V a 60V

Corriente de entrada: voltaje de entrada de 10V-30V, la corriente máxima es 35A-40A; voltaje de entrada de 31-60V, la corriente máxima es 30A-35A

Corriente de reposo: 15mA (cuando se convierte de 12V a 20V, un voltaje de salida más alto aumentará la corriente de reposo)

Voltaje de salida: 12-97V continuamente ajustable (no se puede usar para reducir el voltaje)

Corriente de salida: 22A (relacionada con la diferencia de voltaje de entrada y salida, cuanto mayor sea la diferencia de voltaje, menor será la corriente de salida. Por favor, mejore la disipación de calor cuando la corriente esté por encima de 15A)

Rango de corriente constante: 0.8-22A(+/-0.3A)

Protección de entrada inversa: Sí (protección inversa MOS de potencia de 150A)

Protección de entrada de bajo voltaje: Sí (10V-50V ajustable, autorrecuperación)

Temperatura de funcionamiento: -40 ° a 85 ° (si la temperatura es demasiado alta, mejore la disipación de calor)

Frecuencia: 150KHz

Eficiencia de conversión: a 97?% (La eficiencia está relacionada con el voltaje de entrada/salida, la diferencia de corriente y voltaje. Cuanto menor sea la diferencia, mayor será la eficiencia.

Protección contra sobrecorriente de entrada: Sí (protege automáticamente cuando la entrada es superior a 40A y el voltaje de la fuente de alimentación no aumenta)

Protección contra cortocircuitos: Sí (Entrada de fusible de 60 A), opere con cuidado, trate de no causar cortocircuitos.

Protección de entrada inversa: Sí (tubo MOS de potencia de 150 A, se puede conectar a la inversa durante un largo período de tiempo).

Método de instalación: cuatro separadores de 3mm

Método de Cableado: bloque de terminales (utilice cable de cobre de alta corriente)

Potencia de salida: Máx. Potencia de salida = Voltaje de entrada * 30A (si la entrada es 12V, la potencia máxima de salida es 12V * 30A = 360W)

(Si la entrada es de 24V, la potencia de salida máxima = 24V * 30A = 720W)

Peso: 372g/13,1 oz (aprox.)

Instrucciones:

La salida del módulo no debe cortocircuitar ni medir la corriente directamente con cortocircuito del multímetro, el cortocircuito quemará el módulo.

Bajo rango de voltaje ajustable: (en sentido horario para aumentar, para reducir en sentido antihorario), primero ajuste el Bajo Voltaje al mínimo, luego ajuste el voltaje de entrada al valor de protección de bajo voltaje requerido, ajuste lentamente el valor de bajo voltaje en sentido horario para aumentar; cuando la luz de bajo voltaje esté encendida, ajuste un círculo en sentido antihorario y luego enciéndalo de nuevo.

La protección de entrada bajo voltaje se utiliza principalmente para evitar que la batería se descargue en exceso cuando la fuente de alimentación de entrada es la batería. El bajo voltaje de la batería dañará el módulo de alimentación y la batería. Cuando la entrada está cambiando la fuente de alimentación, también debe configurar la protección de bajo voltaje.

Rango ajustable de voltaje constante: (en sentido horario para aumentar, para reducir en sentido antihorario), primero ajuste el voltaje al voltaje requerido y luego conéctelo a la carga.

Rango ajustable de corriente constante: 0,8-22A (en sentido horario para aumentar y en sentido antihorario para reducir), primero desconecte la carga, luego ajuste el voltaje de salida al voltaje requerido, ajuste la corriente al mínimo (potenciómetro CC de giro en sentido antihorario de unos 30 círculos), conecte un amperímetro en serie a la salida, Luego ajuste lentamente la corriente (el módulo amplificador no puede ajustar directamente la corriente por cortocircuito)

El voltaje de entrada no debe ser inferior a 10V ni superior a 60V (cuando el voltaje de entrada es inferior a 12V, reduzca la carga correctamente).

Asegúrese de que el voltaje de entrada sea al menos 2V inferior al voltaje de salida.

Si utiliza una fuente de alimentación conmutada u otra fuente de alimentación secundaria, asegúrese de que la potencia sea 1,3 veces mayor o más que la potencia del módulo de fuente de alimentación.

Durante la protección contra sobrecorriente o bajo voltaje, la salida seguirá teniendo un voltaje cercano al voltaje de entrada, protección significa que no hay voltaje de aumento.
