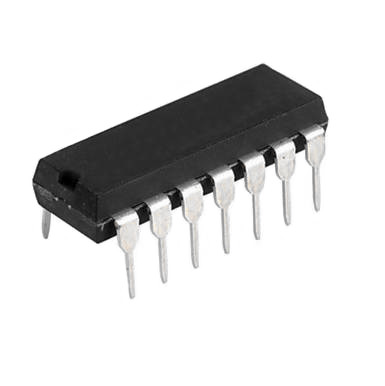

El LM339N es un comparador diferencial cuádruple en un encapsulado DIP de 14 pines. Este dispositivo cuenta con cuatro comparadores de voltaje independientes que están diseñados para operar mediante una fuente de alimentación simple en un amplio rango de voltajes. El LM339N puede funcionar con una fuente de alimentación doble siempre que la diferencia entre ambas fuentes se encuentre entre 2V y 36V y el valor de Vcc sea al menos 1.5 V más positivo que el voltaje de entrada en modo común. La corriente de drenaje es independiente del voltaje de alimentación y las salidas se pueden conectar a otras salidas de colector abierto para conseguir relaciones AND cableadas.

Especificaciones:

Tipo de comparador: Voltaje

Tipo de salida: Colector abierto

Número de comparadores: 4

Tensión de alimentación mínima: 2 V

Tensión de alimentación máxima: 36 V

Tiempo de respuesta: 300 ns

Temperatura de operación mínima: -0°C

Temperatura de operación máxima: 70°C

Encapsulado DIP 14 pines
