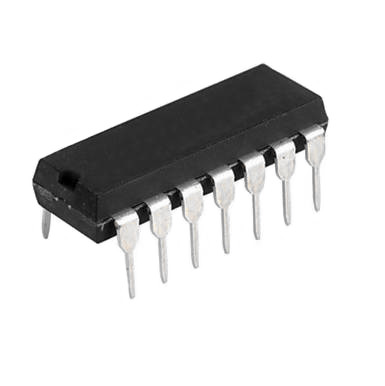

El 74LS90N es un contador de décadas que contiene cuatro flip-flops maestro-esclavo y compuerta adicional para proporcionar un contador de división por dos y un contador binario de tres etapas para el que la duración del ciclo de conteo es dividir-entre-cinco para el '90A y 'LS90, división-entre-seis para el '92A y 'LS92 y división-entre-ocho para el '93A y 'LS93. Todos estos contadores tienen una puesta a cero con compuerta y el '90A y 'LS90 también tienen entradas con puesta-a-nueve con compuerta para usarse en aplicaciones de complemento de nueve BCD. Para utilizar su longitud máxima de conteo (década, división-entre-doce o binario de 4 bits) de estos contadores, la entrada CKB está conectada a la salida QA. Los impulsos de conteo de entrada se aplican a la entrada CKA y las salidas son como se describen en la tabla de función apropiada.

Especificaciones:

Familia: LS

Tipo circuito lógico: Contador

Tipo contador: Década

Conteo máximo: 9

Tensión de alimentación mínima: 4.75 V

Tensión de alimentación máxima: 5.25 V

Frecuencia de reloj: 42 MHz

Temperatura de funcionamiento mínima: 0°C

Temperatura de funcionamiento máxima: 70°C

Encapsulado: DIP 14

HOJA DE DATOS
