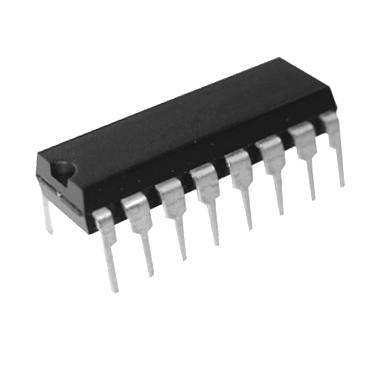

El 74LS75 es un latch tipo D biestable cuádruple ideal para su uso como almacenamiento temporal de información binaria entre unidades de procesamiento y unidades de entrada / salida o indicadoras. La información presente en una entrada de datos (D) se transfiere a la salida Q cuando la habilitación (C) es alta y la salida Q seguirá a la entrada de datos siempre que la habilitación permanezca alta. Cuando la habilitación baja, la información (que estaba presente en la entrada de datos en el momento en que se produjo la transición) se retiene en la salida Q hasta que se permita que la habilitación sea alta. Es completamente compatible con todas las familias populares de TTL. Todas las entradas están sujetadas por diodos para minimizar los efectos de la línea de transmisión y simplificar el diseño del sistema.

Especificaciones:

• Familia: LS
• Tipo de cierre: Tipo D biestable
• Tipo de Salida: Diferencial
• Número de puntas: 8 bits
• Tensión de alimentación mínimo: 4.75V
• Tensión de alimentación máximo: 5.25V
• Corriente de Salida 8mA
• Retardo de Propagación 15ns
• Temperatura de trabajo mínima: 0°C
• Temperatura de trabajo máxima: 70°C
• Encapsulado: DIP 16 pines
