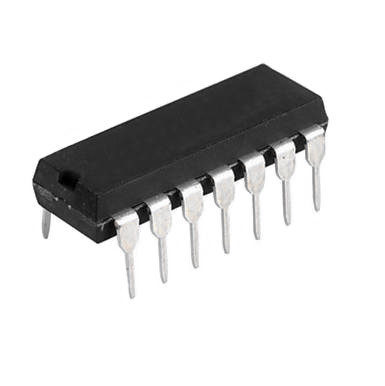

Circuito integrado TTL 74LS26, cuatro compuertas NAND con dos entradas de alto voltaje. Este dispositivo contiene cuatro compuertas independientes cada una de las cuales realiza la función lógica NAND. El colector abierto sale pone requieren resistencias de pull-up externas para lógica apropiada operación. Estas compuertas cuentan con clasificaciones de salida de alto voltaje (hasta 15V) para interactuar con sistemas de 12V. Aunque los resultados son nominal para 15V, el suministro del dispositivo todavía está calificado para 5V.

Especificaciones:

Familia: LS

Tipo de lógica del circuito: NAND

Número de entradas: 2

Tensión de alimentación mínima: 4.75 V

Tensión de alimentación máxima: 5.25 V

Salida de corriente: 8 mA

Temperatura de funcionamiento mínima: 0°C

Temperatura de funcionamiento máxima: 70°C

Encapsulado: DIP 14 pines
