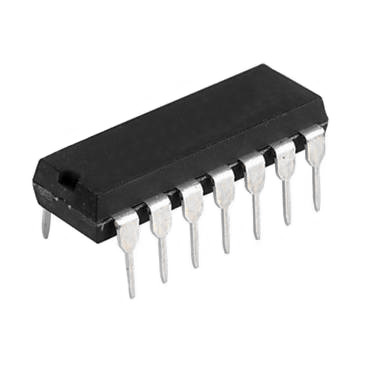

Circuito Integrado TTL 74LS164. Registros de cambio de salida en paralelo y entrada en serial de 8 Bits y función de clear. Las entradas en serie(A y B) permiten un control completo sobre los datos entrantes, ya que un valor bajo en cualquiera de las entradas inhibe la entrada de los nuevos datos y restablece el primer flip-flop al nivel bajo en el siguiente impulso de reloj. Una entrada de alto nivel habilita la otra entrada que determinará el estado del primer flip-flop. Los datos en las entradas en serie se pueden cambiar cuando el reloj es alto o bajo, pero solo se ingresará la información que cumpla con los requisitos de tiempo de configuración. La sincronización ocurre en la transición de nivel bajo a alto de la entrada del reloj. Todas las entradas están sujetadas por diodos para minimizar los efectos de la línea de transmisión.

Especificaciones:

Familia: LS

Tipo de salida: Estándar

Tipo de lógica: Registro de desplazamiento

Número de elementos: 1

Número de bits por elemento: 8

Función registro de desplazamiento: Serie a paralelo

Tensión de alimentación máxima: 5.25 V

Tensión de alimentación mínima: 4.75 V

Frecuencia de reloj: 25 MHz

Temperatura de funcionamiento mínima: 0 ° C

Temperatura de funcionamiento máxima: 70 ° C

Encapsulado: DIP 14 pines
