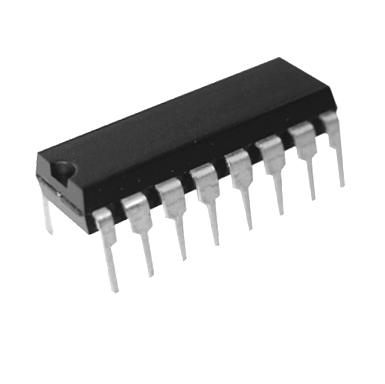

El circuito Integrado TTL 74LS109. es un Flip flop J-K con borde positivo activado que consta de dos Flip-flop independientes con función clear y preset . La operación de reloj es independiente de la subida y tiempos de caída de la forma de onda del reloj. El diseño JK permite la operación como un Flip-flop D simplemente conectando el J y el K juntos.

Especificaciones:

Familia: LS

Tipo Flip-flop: JK

Tipo de disparo: Edge Positivo

Tipo de salida: Differential / Complementaria

Tensión de alimentación mínima: 4.75 V

Tensión de alimentación máxima 5.25 V

Retardo de propagación: 13 ns

Frecuencia: 33 MHz

Salida de corriente: 8 mA

Temperatura de funcionamiento mínima: 0°C

Temperatura de funcionamiento máxima: 70°C

Encapsulado: DIP 16 pines
