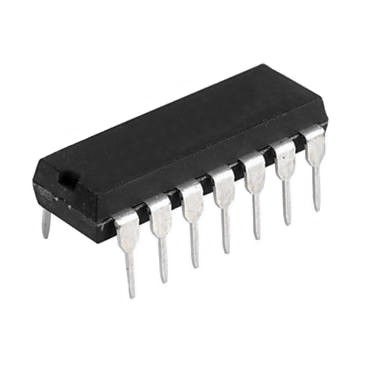

El 74LS06 es un controlador / búfer inversor hexagonal con salidas de alto voltaje. Este regulador/ controlador hexagonal de inversor cuenta con salidas de colector abierto de alto voltaje para interactuar con circuitos de alto nivel (como MOS) o para impulsar cargas de alta corriente y también se caracteriza por su uso como almacenamiento intermedio de inversor para activar las entradas TTL. El dispositivo LS06 tiene una tensión nominal de salida de 30V. La corriente máxima de sumidero para el SN74LS06 es de 40 mA. Este dispositivo es compatible con la mayoría de las familias TTL. Las entradas se sujetan al diodo para minimizar los efectos de transmisión, lo que simplifica el diseño. La disipación de potencia típica es de 175 mW y el tiempo de retardo de propagación promedio es de 8 ns.

Especificaciones:

Tipo de familia: LS

Tipo circuito lógico: Buffer, Inversión

Tensión de alimentación mínima: 4.75 V

Tensión de alimentación máxima: 5.25 V

Temperatura de funcionamiento mínima: 0 ° C

Temperatura de funcionamiento máxima: 70 ° C

Encapsulado: DIP 14 pines
