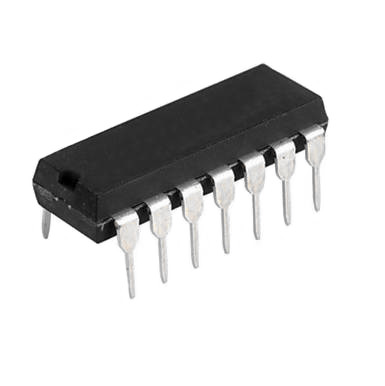

El 74LS03N es un cuadrante de 2 entradas positivo NAND Gate con salidas de colector abierto que contiene cuatro circuitos independientes. Las salidas de colector abierto requieren resistencias pull-up para funcionar correctamente. Este dispositivo se puede conectar a otras salidas de colector abierto para implementar funciones con cableado activo bajo O o activo con cableado elevado. Los dispositivos de colector abierto a menudo se usan para generar niveles más altos de VOH.

Tipo de familia: LS

Tipo de circuito lógico: NAND

Número de entradas: 2

Tensión de alimentación mínima: 4.75 V

Tensión de alimentación máxima: 5.25 V

Corriente de salida: 8 mA

Temperatura de funcionamiento mínima: 0 ° C

Temperatura de funcionamiento máximo: 70 ° C

Encapsulado: DIP 14 pines
