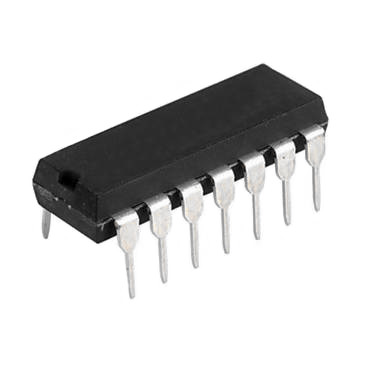

La 74LS00N consta de 4 compuertas NAND-positivas de 2 entradas. Los dispositivos realizan la función booleana Y = (A • B)\ o Y = A\ + B\ en lógica positiva. Con estas compuertas lógicas podemos invertir una señal o generar una lógica para activar otro circuito integrado. También podemos construir una Bascula R-S Asincrona con un par de compuertas, como podemos ver en el esquema adjunto.

El circuito 7400 y sus variantes es uno de los mas usados en electrónica, cuando hay que implementar funciones que usen muchas compuertas NAND y el circuito cuando no es casero o de pruebas se utilizan memorias PAL o GAL principalmente, que son unos circuitos integrados que podemos grabar el resultado en una matriz lógica programable mediante un programador universal. En los esquemas electrónicos podemos encontrarnos con dos símbolos diferentes de la compuerta NAND, los dos son equivalentes. El primero suele usarse más en los esquemas.

Especificaciones:

Familia lógica: 74LS00

Tipo circuito lógico: NAND

Número de entradas: 2

Tensión de alimentación mínima: 4.75 V

Tensión de alimentación máxima: 5.25 V

Corriente de salida: 16 mA

Temperatura de funcionamiento mínima: 0 °C

Temperatura de funcionamiento máxima: 70 °C

Encapsulado: DIP

Número de pines: 14
