Tipo-C 15W 3A 18650 Módulo de cargador elevador de batería de litio Carga rápida UPS Convertidor de fuente de alimentación alta 5V 9V 12V

UPS-15W módulo puede realizar la conmutación perfecta de la fuente de alimentación externa y la fuente de alimentación dual de la batería (sin retraso), adecuado para esquemas de fuente de alimentación ininterrumpida, como equipos y medidores de CC de baja potencia, y se inicia automáticamente después de un corte de energía y se autocarga cuando se recibe energía.

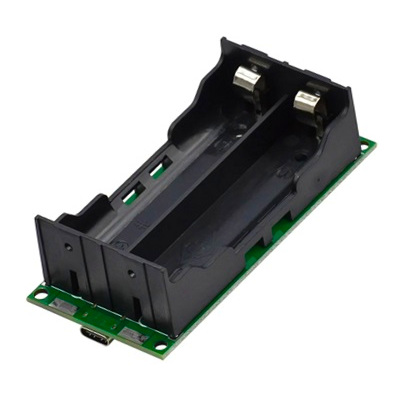

El módulo integra cuatro funciones prácticas de carga de batería de litio, protección de batería de litio, salida de impulso y conmutación de UPS. También está equipado con una interfaz universal de carga Micro USB, entrada directa DC5V para cargar la batería de litio, LED de dos colores que indica el estado de carga y la Luz Verde completa siempre encendida. detiene automáticamente la carga, el módulo está equipado con dos soportes de batería 18650 de alta calidad para elegir.

Descripción de la función:

1. Función UPS: cuando la fuente de alimentación está encendida, la fuente de alimentación suministra energía directamente a la carga a través del circuito de refuerzo y carga simultáneamente la batería de litio. Una vez que se corta la energía, la ruta de la batería se activa automáticamente para suministrar energía a la carga a través del circuito de refuerzo.

2. Circuito de impulso: potencia máxima de hasta 20W, potencia nominal de hasta 15W, circuito de impulso BOST, MOS de alta corriente 12A incorporado, eficiencia de hasta 96%, consumo de energía estática del módulo 25mA, salida opcional de 5V/9V/12V. (Se recomienda que la carga sea <15W>

3. Protección de la batería de litio: sobrecarga, sobredescarga, sobretemperatura, protección contra Sobrecorriente (si entra en el estado de protección y no sale después de un cortocircuito por error, se activará automáticamente y restaurará la salida cuando se conecte a la carga de 5V).

4. Tamaño del módulo: 89*42*22,4mm (caja de batería de parche trasero)

Instrucciones de uso

1. Cuando se utiliza como UPS, es necesario instalar una batería para garantizar que la fuente de alimentación de 5V de entrada tenga suficiente energía, y la salida se mantenga encendida en tiempo real, y la batería se puede iniciar en cualquier momento cuando la alimentación esté apagada.

2. Si el UPS desea ahorrar consumo de energía, suelde el indicador de salida después de completar todas las pruebas, lo que puede reducir el consumo de corriente de más de diez mA sin afectar la salida normal del circuito, que ahorra más energía.

3. Durante el uso y la operación, la placa puede activarse para entrar en el estado de protección sin salida debido a varias razones (toque incorrecto, conexión incorrecta, etc.). Después de solucionar el problema, conecte el puerto de carga de la placa a 5V para cargar, y la placa se enciende de nuevo. Se puede activar la resalida.

4. La fuente de alimentación de carga de 5V utilizada por usuarios individuales utiliza un condensador de salida relativamente grande. Este condensador puede continuar descargándose después de que se apague la alimentación, de modo que el voltaje de la fuente de alimentación tenga un proceso de caída lenta, lo que hará que la placa se apague. No cambió la batería rápidamente. Si se encuentra con una situación así, puede conectar una resistencia de descarga 1K en paralelo al puerto de entrada de 5V.

5. Si desea aumentar la capacidad de la batería del módulo UPS, puede usar varias celdas en paralelo y otras funciones no se verán afectadas.
