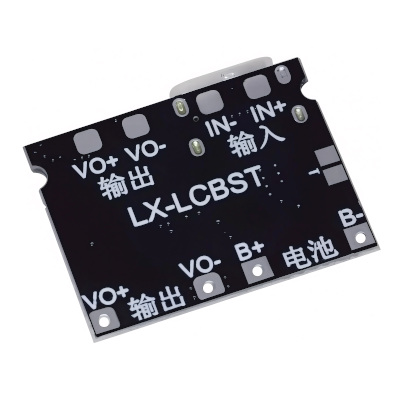

MÓDULO CARGADOR Y DESCARGA DE BATERÍA

Este módulo está diseñado para cargar y descargar baterías de litio 18650 (1S, una celda), integrando el chip TP4056 para la gestión de carga y un convertidor DC‑DC Boost que eleva el voltaje de salida. Su diseño ultradelgado y compacto lo hace ideal para proyectos portátiles.

Características principales

Chip de control de carga: TP4056 de alta calidad.

Corriente de carga: hasta 1 A programable (lineal).

Voltaje de batería soportada: 3.7 V nominal, carga completa a 4.2 V.

Voltaje de entrada: 4.2 V ~ 6.5 V.

Voltaje de salida Boost: ajustable de 4.2 V a 28 V.

Potencia máxima: 5 W.

Protecciones:

Sobrecarga y sobredescarga.

Cortocircuito.

Sobretemperatura.

Conexión inversa de batería.

Funciones adicionales:

Soft‑start para limitar corriente de irrupción.

Trickle charging (OV activation, 2.9 V) para baterías muy descargadas.

Estado de carga dual (indicadores de batería ausente y fallos).

Bajo consumo en standby para prolongar la vida útil de la batería.

Temperatura de operación: –40 °C a +80 °C.

Principio de funcionamiento

El módulo regula la carga segura de la celda 18650 mediante corriente constante y voltaje constante. Una vez cargada, el circuito Boost convierte la salida de la batería (3.7 V nominal) en un voltaje ajustable hasta 28 V, permitiendo alimentar dispositivos de mayor demanda.

Aplicaciones recomendadas

Power banks DIY y cargadores portátiles.

Proyectos IoT → suministro autónomo de energía.

Robótica y sistemas móviles → alimentación estable para controladores y sensores.

Educación electrónica → aprendizaje de gestión de baterías y conversión DC‑DC.

Ventajas

Diseño ultradelgado y ultramini.

Control de carga seguro y eficiente.

Salida Boost ajustable hasta 28 V.

Bajo consumo en reposo.

Ideal para proyectos compactos y portátiles.
