PLACA CONTROLADORA INVERSOR ONDA SINUSOIDAL PURA SPWM EGS002 EG8010 + IR2113 CON LCD, 5V DC‑AC WAVE INVERTER SPWM DRIVER BOARD

Inicio Todos los productos ROBOTICA

Imagenes con fines ilustrativos

PLACA CONTROLADORA INVERSOR ONDA SINUSOIDAL PURA SPWM EGS002 EG8010 + IR2113 CON LCD, 5V DC‑AC WAVE INVERTER SPWM DRIVER BOARD

Codigo: 808581

₡12,500.00

Detalles del producto

PLACA CONTROLADORA INVERSOR

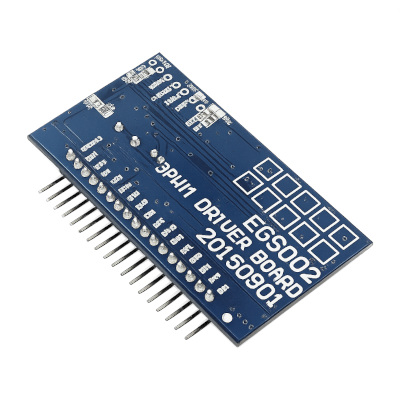

La EGS002 es una placa controladora de inversor de onda sinusoidal pura (SPWM) que integra el chip EG8010 junto con los drivers de compuerta IR2113, ofreciendo una solución completa para el diseño de inversores de potencia. Está diseñada para generar señales sinusoidales moduladas por ancho de pulso (SPWM), permitiendo construir inversores de corriente alterna de alta eficiencia y bajo ruido.

Especificaciones técnicas

Modelo: EGS002

Control principal: EG8010 (SPWM digital)

Drivers de compuerta: IR2113 (alto y bajo lado)

Función: generación de onda sinusoidal pura mediante SPWM

Voltaje de operación: depende del diseño del inversor (típicamente 12 V – 310 V DC según aplicación)

Frecuencia de salida: configurable, comúnmente 50 Hz / 60 Hz

Protección: sobrecorriente, sobretemperatura y baja tensión

Dimensiones: PCB compacta con conectores y pines de configuración

Principio de funcionamiento

El chip EG8010 genera señales SPWM digitales que simulan una onda sinusoidal pura. Estas señales son amplificadas por los drivers IR2113, que controlan los MOSFET o IGBTs del inversor. El resultado es una salida de corriente alterna estable y eficiente, adecuada para alimentar dispositivos sensibles que requieren una onda sinusoidal pura.

Aplicaciones recomendadas

Inversores de energía solar → conversión de DC a AC para uso doméstico.

UPS (Uninterruptible Power Supply) → respaldo de energía con onda pura.

Conversión de energía en sistemas industriales.

Proyectos DIY y educativos → aprendizaje de electrónica de potencia.

Alimentación de equipos sensibles → motores, electrodomésticos y dispositivos electrónicos.

Ventajas

Generación de onda sinusoidal pura, ideal para cargas sensibles.

Integración de control SPWM y drivers en una sola placa.

Protecciones integradas para mayor seguridad.

Configuración flexible de frecuencia y parámetros.

Diseño compacto y fácil de integrar en proyectos de potencia.
