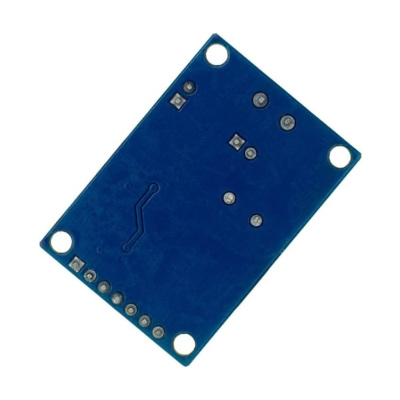

MÓDULO CAN BUS MCP2515 CON TJA1050

CAN2515 MCP2515 – Diagnóstico Automotriz / Automotive Diagnostics

Especificaciones técnicas:

Controlador CAN: MCP2515 (compatible con CAN 2.0B, hasta 1 Mbps)

Transceptor CAN: TJA1050 (conversión de señales entre el controlador y el bus físico)

Interfaz con microcontrolador: SPI (Arduino, ESP32, STM32, etc.)

Voltaje de operación: 5 V DC

Pines: VCC, GND, CS, SCK, MOSI, MISO, INT, CANH, CANL

Terminación: requiere resistencias de 120 Ω en los extremos del bus

Dimensiones: módulo compacto (~45 mm × 30 mm)

Principio de funcionamiento:

El MCP2515 gestiona la comunicación CAN, enviando y recibiendo tramas de datos.

El TJA1050 convierte las señales lógicas del MCP2515 en niveles diferenciales para el bus CAN (CANH y CANL).

Se conecta al microcontrolador vía SPI, permitiendo configurar velocidad, filtros y máscaras.

Se utilizan al menos dos módulos para establecer comunicación CAN entre dispositivos.

Aplicaciones recomendadas:

Diagnóstico automotriz (lectura de datos OBD‑II, comunicación entre ECUs).

Robótica e industria (redes de control distribuido).

Automatización (sensores y actuadores en buses CAN).

Proyectos DIY con Arduino y ESP32 para aprender protocolos de comunicación.

Ventajas:

Compatible con la mayoría de microcontroladores gracias a la interfaz SPI.

Bajo costo y fácil integración en proyectos de diagnóstico automotriz.

Permite comunicación robusta y confiable en entornos industriales y vehiculares.

El MCP2515 con transceptor TJA1050 es un módulo esencial para proyectos de diagnóstico automotriz y sistemas embebidos, ofreciendo una solución práctica para implementar comunicación CAN en plataformas de desarrollo.
