MODULO RELAY 1 CANAL 1CH 5VDC PARA PIC AVR DSP ARM PARA ARDUINO RELAY MODULE BOARD SHIELD

Codigo: 808350

₡2,000.00

Detalles del producto

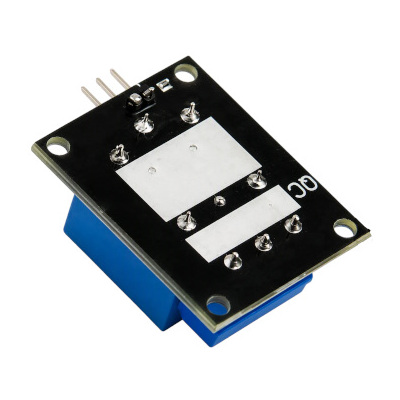

MÓDULO RELÉ

El módulo relé de 1 canal 5 VDC es un componente de control que permite manejar cargas de mayor voltaje y corriente mediante una señal de bajo voltaje proveniente de microcontroladores. Es ideal para proyectos de automatización, domótica y prototipado con plataformas como Arduino, PIC, AVR, DSP y ARM.

Especificaciones técnicas

Canales: 1 (1CH)

Voltaje de operación: 5 V DC

Corriente máxima de conmutación: 10 A

Voltaje de conmutación: AC 250 V / DC 30 V

Pines de entrada: compatibles con Arduino, PIC, AVR, DSP, ARM

Pines de salida: contactos NO/NC/COM

Indicador LED: muestra el estado de activación del relé

Dimensiones: módulo compacto con orificios de montaje

Principio de funcionamiento

El relé funciona como un interruptor controlado electrónicamente. Una señal de bajo voltaje (5 V) activa el relé, permitiendo abrir o cerrar circuitos de mayor potencia. Esto asegura aislamiento eléctrico entre el microcontrolador y la carga, protegiendo el sistema de control.

Aplicaciones recomendadas

Domótica → control de luces, ventiladores y electrodomésticos.

Automatización → activación de bombas, motores y actuadores.

Proyectos DIY con Arduino/PIC/AVR → control de cargas externas.

Sistemas de seguridad → sirenas, cerraduras eléctricas, alarmas.

Ventajas

Aislamiento seguro entre señal de control y carga.

Compatible con múltiples plataformas de desarrollo.

Capacidad de manejar cargas de hasta 10 A.

Indicador LED para depuración y pruebas.

Diseño compacto y fácil de integrar en proyectos.
