MÓDULO ETHERNET

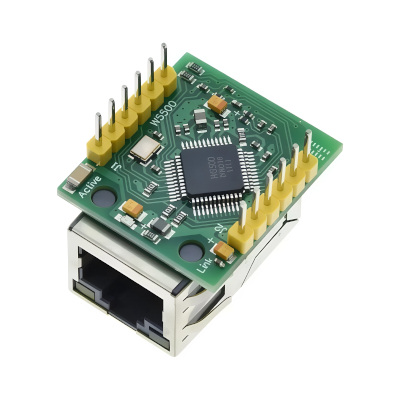

El USR‑ES1 es un módulo de red Ethernet compacto que integra el controlador W5500 junto con el conector HR961160C, ofreciendo una solución sencilla y eficiente para añadir conectividad Ethernet a proyectos con microcontroladores y sistemas embebidos.
Especificaciones técnicas
Modelo: USR‑ES1 Controlador Ethernet: W5500 (chip de Wiznet) Conector: HR961160C RJ45 con transformador integrado Interfaz: SPI (Serial Peripheral Interface) Velocidad: 10/100 Mbps Ethernet Voltaje de operación: 3.3 V DC Pines: interfaz estándar para conexión a microcontroladores (MISO, MOSI, SCK, CS, RESET, INT, VCC, GND) Dimensiones: PCB compacto, fácil de integrar en proyectos DIY o industrialesPrincipio de funcionamiento
El chip W5500 maneja la pila TCP/IP por hardware, reduciendo la carga de procesamiento en el microcontrolador. El módulo se comunica mediante SPI, lo que permite una integración rápida con placas como Arduino, ESP32, STM32 y otros sistemas embebidos. El conector RJ45 HR961160C incluye transformador y circuitería de adaptación, garantizando una conexión estable y confiable a redes Ethernet.
Aplicaciones recomendadas
IoT industrial → nodos de red cableados para monitoreo y control. Domótica → dispositivos inteligentes con conexión Ethernet estable. Robótica → comunicación confiable en sistemas que requieren baja latencia. Instrumentación → transmisión de datos en tiempo real vía red local. Prototipado avanzado → proyectos que requieren conectividad TCP/IP sin depender de Wi‑Fi.Ventajas
Controlador W5500 con pila TCP/IP integrada. Conector RJ45 con transformador, listo para conexión directa. Interfaz SPI sencilla y ampliamente soportada. Velocidad de hasta 100 Mbps. Compacto y fácil de integrar en PCB o protoboard.
