POTENCIÓMETRO / CODIFICADOR ROTATIVO

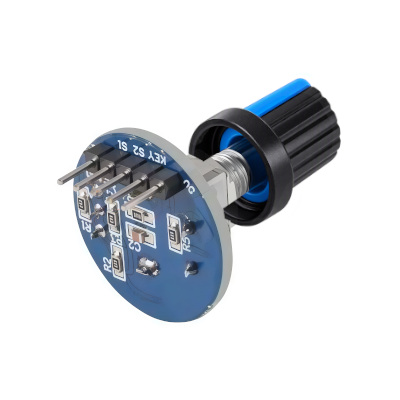

Rotary Encoder – Módulo con Pulsador – Tactile Knob

El potenciómetro codificador rotativo (Rotary Encoder) es un dispositivo que convierte el movimiento de giro en señales digitales, permitiendo medir ángulo, dirección y posición. A diferencia de un potenciómetro tradicional, no entrega un valor analógico continuo, sino pulsos digitales que pueden ser interpretados por microcontroladores.

Especificaciones técnicas

Tipo: Rotary Encoder con pulsador integrado

Salidas:

CLK (Clock) → señal de giro

DT (Data) → dirección del giro

SW (Switch) → pulsador integrado

+ / GND → alimentación

Voltaje de operación: 3.3 V – 5 V DC

Resolución: incremental (pulsos por paso de giro)

Montaje: PCB con pines para conexión directa

Material: perilla plástica + eje metálico

Usos recomendados

Interfaces de usuario → control de menús en pantallas LCD/OLED.

Robótica y automatización → detección de posición y dirección de motores.

Instrumentación → ajuste de parámetros en equipos electrónicos.

Proyectos educativos y DIY → control de volumen, selección de opciones.

Ventajas

Lectura digital precisa de giro.

Incluye pulsador para funciones adicionales.

Compatible con Arduino, ESP32, STM32 y otros microcontroladores.

Compacto y fácil de integrar en proyectos.
