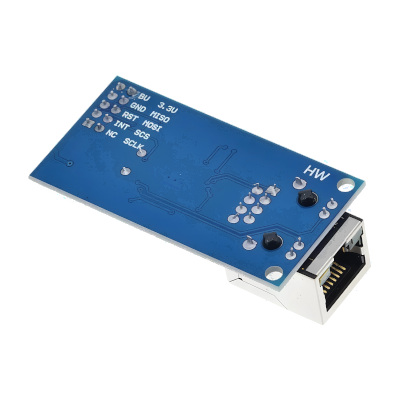

MÓDULO ETHERNET W5500 – TCP/IP NETWORK

ETHERNET MODULE TCP/IP NETWORK

El módulo Ethernet W5500 es una solución compacta para añadir conectividad de red cableada a proyectos con microcontroladores y sistemas embebidos. Integra el chip W5500 de Wiznet, que maneja la pila TCP/IP por hardware, reduciendo la carga de procesamiento en el controlador principal.

Especificaciones técnicas

Chip controlador: Wiznet W5500

Interfaz: SPI (Serial Peripheral Interface)

Velocidad: 10/100 Mbps Ethernet

Voltaje de operación: 3.3 V DC

Conector: RJ45 con transformador integrado

Pines de conexión: MISO, MOSI, SCK, CS, RESET, INT, VCC, GND

Compatibilidad: Arduino, ESP32, STM32, Raspberry Pi y otros sistemas embebidos

Usos recomendados

IoT industrial → nodos cableados para monitoreo y control.

Domótica → dispositivos inteligentes con conexión Ethernet estable.

Robótica → comunicación confiable en sistemas de baja latencia.

Instrumentación → transmisión de datos en tiempo real vía red local.

Prototipado avanzado → proyectos que requieren conectividad TCP/IP sin depender de Wi‑Fi.

Ventajas

Pila TCP/IP integrada en hardware → menor carga en el microcontrolador.

Conector RJ45 con transformador, listo para conexión directa.

Interfaz SPI sencilla y ampliamente soportada.

Velocidad de hasta 100 Mbps.

Compacto y fácil de integrar en PCB o protoboard.
