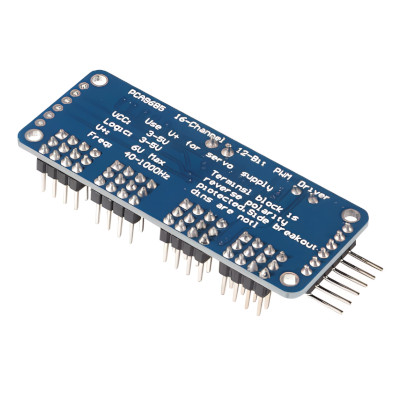

Controlador PCA9685 – Módulo de 16 Canales PWM de 12 Bits para Servomotores y LEDs
El PCA9685 es un controlador de modulación por ancho de pulso (PWM) desarrollado por NXP, muy utilizado en proyectos con Arduino, ESP32, Raspberry Pi y otros microcontroladores. Este módulo permite controlar hasta 16 servomotores o salidas PWM independientes con una resolución de 12 bits (4096 pasos), lo que brinda un control preciso de posición y brillo. Se comunica mediante I²C, lo que simplifica la conexión y reduce el número de pines necesarios en el microcontrolador.
Especificaciones técnicas
Chip principal: PCA9685 Número de canales: 16 salidas PWM independientes Resolución: 12 bits (4096 niveles) Frecuencia de PWM: ajustable hasta 1.6 kHz Voltaje de operación: Lógica: 3.3 V – 5 V (compatible con Arduino y Raspberry Pi) Alimentación externa para servos: 5 V – 6 V (según servomotor) Interfaz de comunicación: I²C (dirección configurable mediante jumpers) Conectores: pines tipo header para servos y alimentación Dimensiones típicas del módulo: 62 × 25 mm Aplicaciones: Control de múltiples servomotores en robótica Sistemas de automatización y domótica Control de iluminación LED RGB o tiras LED Proyectos de impresión 3D y CNC Animatrónica y prototipos educativosVentajas del PCA9685
Permite liberar recursos del microcontrolador, ya que genera las señales PWM de manera autónoma. Control simultáneo de hasta 16 servos con precisión de 12 bits. Compatible con librerías de Arduino y Python, lo que facilita la programación. Posibilidad de encadenar varios módulos mediante I²C para ampliar el número de canales.Este módulo es una solución práctica y eficiente para proyectos que requieren controlar múltiples servos o salidas PWM con alta precisión y bajo consumo de pines.
