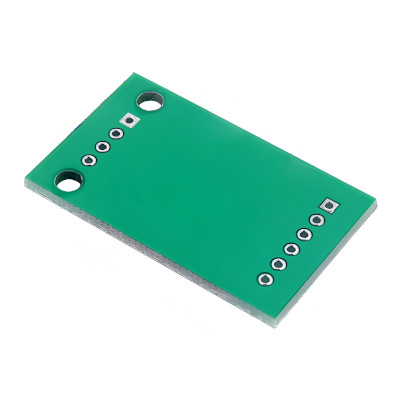

Módulo HX711 + Celda de Carga – Sensor de Peso y Conversión para Balanzas Digitales

El HX711 es un convertidor analógico-digital (ADC) especializado en la lectura de celdas de carga utilizadas en sistemas de pesaje. Este módulo permite construir balanzas digitales de bajo costo y alta precisión, integrándose fácilmente con microcontroladores como Arduino, ESP32, Raspberry Pi y otros.

Especificaciones del módulo HX711

Chip principal: HX711 (ADC de 24 bits)

Voltaje de operación: 2.6 V – 5.5 V DC

Interfaz de comunicación: Serial (2 hilos: DT y SCK)

Resolución: 24 bits

Ganancia programable: 32, 64, 128 (según canal)

Consumo de energía: bajo, ideal para sistemas portátiles

Dimensiones típicas: 38 × 21 mm

Compatibilidad: Arduino, ESP32, STM32, Raspberry Pi

Especificaciones de la celda de carga (ejemplo común)

Tipo: barra o celda de carga de aluminio

Capacidad de medición: 1 kg – 50 kg (según modelo)

Voltaje de excitación: 5 V DC

Salida típica: 1 mV/V – 2 mV/V

Conexión: 4 hilos (rojo, negro, verde, blanco)

Montaje: atornillable en estructuras de balanza

Aplicaciones

Balanzas digitales caseras o comerciales

Sistemas de pesaje en proyectos IoT

Monitoreo de peso en dispensadores automáticos

Control de carga en robots y plataformas móviles

Proyectos educativos de electrónica y metrología

Ventajas

Alta precisión gracias a su ADC de 24 bits.

Fácil integración con librerías disponibles para Arduino y ESP32.

Bajo costo y tamaño compacto.

Ideal para prototipos y proyectos DIY de pesaje.

Este conjunto HX711 + celda de carga es la base más utilizada para construir balanzas digitales confiables y económicas en proyectos de electrónica. de carga y un microcontrolador como Arduino/PIC/ESP, permitiendo leer el peso en la celda de manera sencilla. Es compatible con las celdas de carga de 1kg, 5kg, 10kg, 20kg y 50kg. Utilizado en sistemas de medición automatizada, procesos industriales, industria médica. El chip HX711 posee internamente la electrónica de acondicionamiento y conversión A/D, permitiendo la lectura del puente Wheatstone formado por la celda de carga y también un conversor ADC de 24 bits. Se comunica con el microcontrolador por medio de una interfaz serial de 2 pines (Clock y Data) similar al I2C.

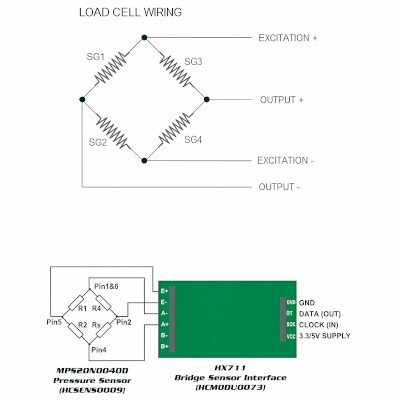

Las celdas de carga están formadas por galgas extensiométricas en configuración de puente Wheatstone. Para conectar una celda de carga al módulo HX711 son necesarios 4 cables, los colores utilizados habitualmente son Rojo, Negro, Blanco y Verde. Cada color corresponde a una señal como se muestra a continuación:

Rojo: Voltaje de excitación +, E+, VCC

Negro: Voltaje de excitación -, E-, GND

Verde: Amplificador -, Señal -, A-

Blanco: Amplificador +, Señal +, A+

ESPECIFICACIONES TÉCNICAS:

Voltaje de operación: 5V DC

Consumo de corriente: menor a 10mA

Voltaje de entrada diferencial: ±40mV

Resolución conversión A/D: 24 bit (16777216 cuentas)

Frecuencia de lectura: 80 Hz
