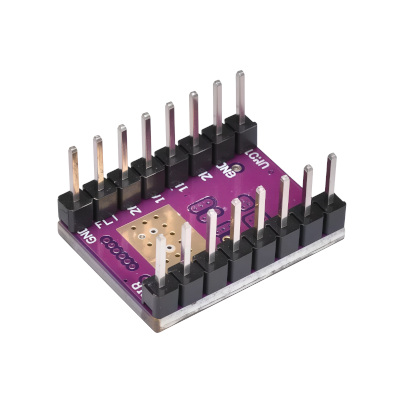

Controlador para Motores Paso a Paso DRV8825 con Disipador
Especificaciones técnicas:
Chip controlador: DRV8825 Voltaje de alimentación: 8.2 V – 45 V DC Corriente máxima: hasta 2.2 A por fase (con disipador y buena refrigeración) Micro‑pasos: configurable hasta 1/32 de paso Pines de control: STEP, DIR, ENABLE, MS1, MS2, MS3, RESET, SLEEP Protección: contra sobrecorriente, sobretemperatura y cortocircuito Incluye: disipador de calor para mejorar la estabilidad en cargas altas Compatibilidad: placas Arduino, RAMPS, CNC Shield, impresoras 3D, proyectos de robóticaPrincipio de funcionamiento:
El DRV8825 recibe señales de control (STEP y DIR) desde el microcontrolador. Genera la corriente adecuada para cada fase del motor paso a paso. Permite configurar la resolución de movimiento mediante los pines MS1–MS3. El disipador integrado ayuda a mantener la temperatura estable en aplicaciones de alta demanda.Aplicaciones recomendadas:
Impresoras 3D (Prusa, Creality, etc.) Máquinas CNC y cortadoras láser DIY Robots y sistemas de automatización con motores paso a paso Proyectos educativos y de prototipado en electrónicaEste módulo es confiable y versátil, ideal para quienes buscan un controlador robusto para motores paso a paso en proyectos de precisión. El DRV8825 es una evolución del clásico A4988, ofreciendo mayor rango de voltaje y micro‑pasos más finos.
