MODULO INTERFAZ RS‑485 A SERIAL TTL TRANSMISOR DE COMUNICACION TRANSCEIVER MODULE

Codigo: 807922

₡1,600.00

Detalles del producto

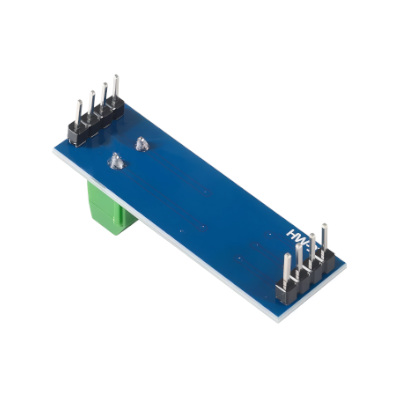

MÓDULO INTERFAZ RS‑485 A SERIAL TTL

El módulo interfaz RS‑485 a Serial TTL es un adaptador de señal que permite la comunicación entre dispositivos que utilizan el estándar RS‑485 y sistemas que trabajan con TTL (Transistor‑Transistor Logic). Es ampliamente usado en aplicaciones industriales, sistemas embebidos y proyectos de automatización, ya que facilita la transmisión de datos en entornos de larga distancia y alta interferencia.

Especificaciones técnicas

Tipo: Transceptor / Transmisor de comunicación

Protocolos: RS‑485 ↔ TTL

Chip común: MAX485 o equivalente

Voltaje de operación: 3.3 V – 5 V DC

Pines principales: RO, DI, DE, RE, VCC, GND, A, B

Velocidad de transmisión: hasta 2.5 Mbps

Distancia de comunicación: hasta 1200 m con cableado adecuado

Dimensiones: módulo compacto para integración en PCB o protoboard

Principio de funcionamiento

El transceptor convierte las señales diferenciales de RS‑485 en niveles lógicos TTL, y viceversa. Esto permite que microcontroladores (Arduino, ESP32, STM32, etc.) se comuniquen con redes industriales RS‑485. Los pines DE/RE controlan la dirección de transmisión/recepción, mientras que DI/RO manejan los datos.

Aplicaciones recomendadas

Automatización industrial → comunicación entre PLCs y sensores.

Sistemas embebidos → integración de módulos RS‑485 con microcontroladores.

Redes de control → transmisión de datos en ambientes ruidosos.

Domótica → control de dispositivos distribuidos en edificios.

Prototipado electrónico → proyectos educativos y técnicos.

Ventajas

Conversión directa entre RS‑485 y TTL.

Alta inmunidad al ruido gracias a la señal diferencial.

Bajo consumo de energía.

Compatible con múltiples microcontroladores.

Comunicación estable en largas distancias.
