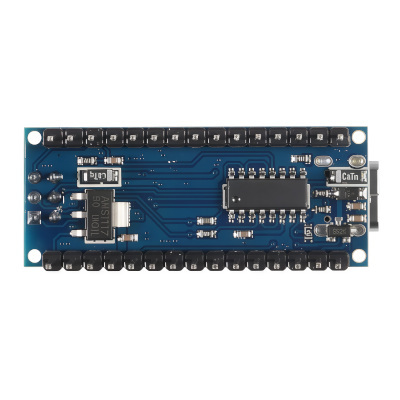

PLACA DE DESARROLLO NANO V3.0

La Nano V3.0 es una placa de desarrollo compacta basada en el microcontrolador ATmega328P, muy utilizada en proyectos de electrónica y prototipado. Esta versión incorpora el chip CH340 como convertidor USB‑Serial y viene con pines soldados, lista para conectar directamente en protoboard o módulos de expansión.

Especificaciones técnicas

Microcontrolador: ATmega328P

Voltaje de operación: 5 V (regulado desde USB)

Interfaz USB: CH340 (driver USB‑Serial)

Memoria:

Flash: 32 KB (2 KB usados por bootloader)

SRAM: 2 KB

EEPROM: 1 KB

Entradas/Salidas: 22 GPIO (14 digitales, 8 analógicas)

PWM: 6 salidas

Comunicación: UART, I²C, SPI

Conector USB: Mini‑USB o Type‑C según versión

Pines: soldados, listos para uso en protoboard

Dimensiones: 45 × 18 mm aprox.

Principio de funcionamiento

La Nano V3.0 se programa mediante el entorno Arduino IDE o plataformas compatibles. El chip CH340 gestiona la comunicación entre el puerto USB y el microcontrolador, permitiendo cargar programas y enviar datos. Los pines soldados facilitan la conexión rápida en protoboards o módulos externos.

Aplicaciones recomendadas

Prototipado rápido de proyectos electrónicos.

Robótica y automatización → control de motores, sensores y actuadores.

IoT y sistemas embebidos → comunicación con módulos Wi‑Fi, Bluetooth, etc.

Educación → aprendizaje de programación y electrónica.

DIY → proyectos caseros de control y monitoreo.

Ventajas

Tamaño compacto y económico.

Pines soldados listos para conexión.

Amplia comunidad y soporte en Arduino.

Compatible con múltiples librerías y shields.

Conversión USB‑Serial confiable con CH340.
